Pläne für die neue Brücke für Untertürkheim von 1622
erstellt von Heinrich Schickhardt, Architekt und Ingenieur

Geplante Brücke in Untertürkheim von Heinrich Schickhardt, Architekt und Ingenieur
Die Originale befinden sich im Hauptstaatsarchiv Stuttgart

1620: Zeichnung einer Holzbrücke über den Neckar bei Untertürkheim mit zwei Holzpfeilern

Pläne von 1622:  Zeichnungen einer Steinbrücke über den
Neckar bei Untertürkheim

a) Schematische Darstellung eines Brückenjoches aus Stein
b) Aufriss und Grundriss von drei Jochen
c) Aufriss und Grundriss der sechs Brückenpfeiler

• Link: Zu den Originalplänen im Hauptstaatsarchiv Stuttgart

d) Einzelausführungen von zwei Jochen mit Kanzel, Aufriss und Grundriss

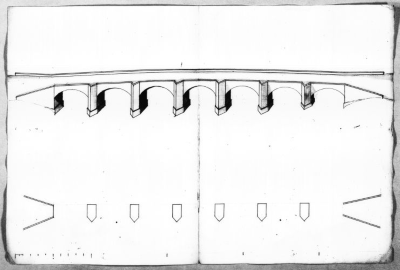

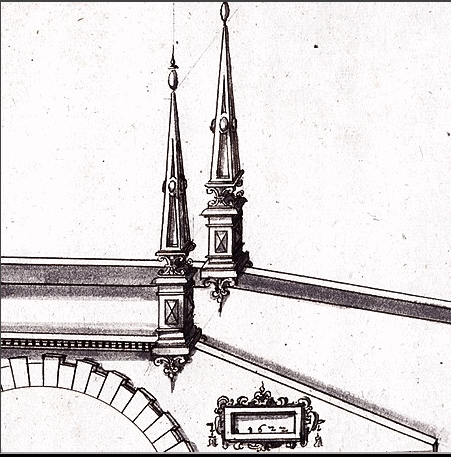

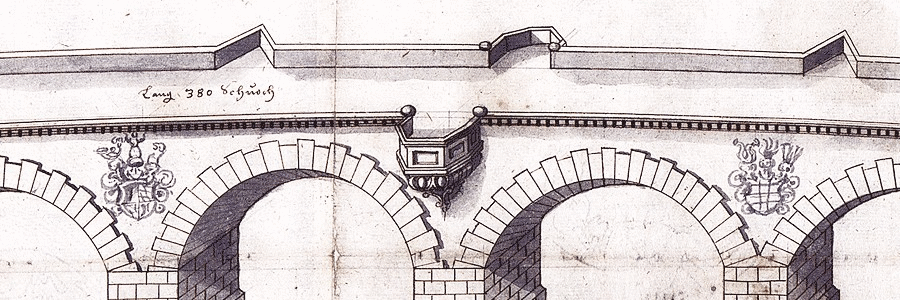

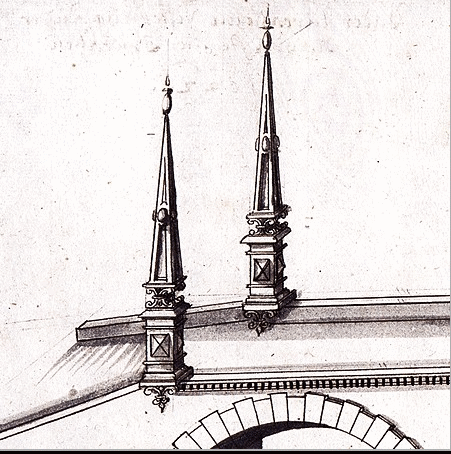

e) Vollständige Ansicht der Steinbrücke mit sechs Pfeilern, darunter ein Grundriss auf dem selben Blatt (32 x 80 cm), die beiden Enden zieren je zwei Obelisken, an einem der mittleren Pfeiler ist eine reich ornamentierte Konsole angebracht, die von zwei Wappen begleitet wird, darunter Grundriss der Brücke

Vollständige Ansicht der geplanten Steinbrücke für Untertürkheim von Heinrich Schickhard aus dem Jahre 1622

Die 687 „Kieser’schen Ortsansichten“ stammen aus der Zeit 1681-1686 und illustrierten die Lagerbücher, in denen der Obristleutnant Kieser die Vermessung der württembergischen Forste neu niederlegte.


Blick auf Untertürkheim mit Holzbrücke und Burg Wirtemberg 1685
aus Andreas Kiesers Forstbuch von 1685 - Original liegt im Hauptstaatsarchiv Stuttgart
